Bộ phụ kiện led Linear PK L-LR01 220x220/8W Rạng Đông

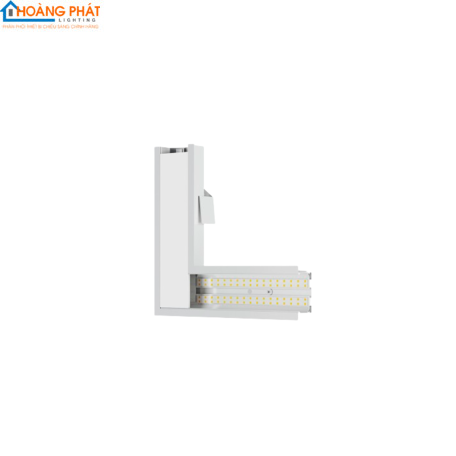

Đi thanh đèn Linear LR01 vòng qua góc tường hay góc trần thì chỗ nối vuông góc cần một module riêng. PK L-LR01 220x220/8W là module góc chữ L của Rạng Đông, mỗi cạnh dài 220 mm, tiết diện 64 x 32 mm, gần bằng tiết diện 65 x 32 mm của thanh đèn LR01 nên ghép vào thành một dải sáng liền.

Module góc L khác gì chữ T và chữ V?

Rạng Đông làm ba kiểu nối cho hệ LR01, cùng công suất 8W và cùng thông số điện:

• PK L-LR01 220x220/8W: góc vuông 90 độ, dùng ở góc phòng hoặc khi dải đèn rẽ hướng.
• PK T-LR01 300x100/8W: ngã ba, tách một tuyến thành hai nhánh.
• PK V-LR01 210x210/8W: góc chữ V, mỗi cạnh 210 mm, dùng khi dải đèn rẽ theo hình chữ V.

Chọn theo hình dạng tuyến đèn trên bản vẽ trần: mỗi điểm rẽ vuông góc là một module L.

Module chạy điện gì?

Khác với thanh LR01 chạy thẳng điện lưới, module góc chạy nguồn một chiều 23-25V, dòng 0,35A. Phải cấp qua driver DR-LR01 50W (24VDC) Rạng Đông. Một driver có dòng ra 1,85A, gánh được tối đa 5 module 8W.

Thông số kỹ thuật PK L-LR01 220x220/8W

Số liệu theo catalogue đèn led Rạng Đông 2025.

Khoét trần và đấu nối

Module lắp âm, rãnh khoét trần rộng 56 mm (sai số 2 mm). Quang thông 520 lm trên 8W, tương đương 65 lm/W. Đặt hàng nhớ chọn cùng nhiệt độ màu với thanh đèn để góc không lệch màu.

Thanh đèn đi kèm: đèn led Linear LR01 1000/20W Rạng Đông. Các mẫu cùng nhóm xem tại đèn thả Rạng Đông.

Hỏi nhanh về PK L-LR01

Module góc có cắm thẳng điện 220V được không?

Không. Module chạy 23-25V DC và phải qua driver DR-LR01. Không đấu thẳng vào điện lưới 220V.

Một tuyến đèn hình chữ nhật cần bao nhiêu module L?

Bốn module, một ở mỗi góc. Bốn module cần 1,4A, một driver DR-LR01 1,85A là đủ.
