Cách Đấu Nối Nhiều Đèn LED Song Song Và Nối Tiếp Đúng Kỹ Thuật

Cách đấu nối nhiều đèn LED song song hay nối tiếp là kiến thức cơ bản nhưng cực kỳ quan trọng, quyết định đèn có sáng đều, an toàn và bền hay không. Đấu sai kiểu, sai cực hoặc quá tải nguồn khiến đèn sáng yếu, chớp, cháy sớm hoặc hỏng cả dãy. Nhiều người tự lắp đèn LED dây, đèn trang trí, đèn hắt trần gặp trục trặc chỉ vì hiểu sai nguyên tắc đấu nối. Dưới góc nhìn kỹ thuật của Hoàng Phát Lighting, bài viết hướng dẫn phân biệt đấu song song và nối tiếp, cách chọn nguồn, tính toán tải và những lưu ý an toàn khi đấu nhiều đèn LED.

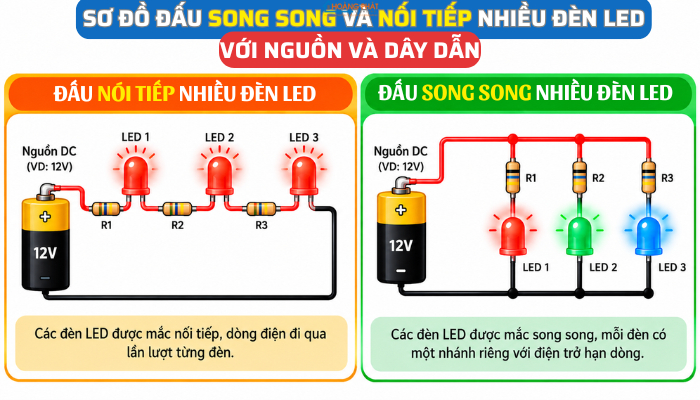

Cách đấu nối nhiều đèn led song song và nối tiếp

Phân biệt đấu song song và nối tiếp

Hai cách đấu nối cơ bản trong mạch điện là song song và nối tiếp, mỗi cách có đặc tính điện hoàn toàn khác nhau và phù hợp với tình huống khác nhau. Hiểu rõ bản chất giúp bạn chọn đúng cách đấu cho từng loại đèn, tránh sự cố. Đây là nền tảng của mọi thao tác đấu nối đèn LED, dù đơn giản hay phức tạp.

Đấu song song là nối các đèn "cùng cấp": tất cả cực dương nối chung, tất cả cực âm nối chung, nên mỗi đèn nhận cùng một điện áp bằng điện áp nguồn, còn dòng tổng bằng tổng dòng các đèn. Đấu nối tiếp là nối "đuôi nối đầu": cực âm đèn này nối cực dương đèn kia thành chuỗi, nên điện áp nguồn bằng tổng điện áp các đèn, còn dòng qua mọi đèn như nhau. Với đèn LED bulb 220V dân dụng, gần như luôn dùng đấu song song.

Đặc điểm mỗi kiểu đấu

Đặc điểm	Đấu song song	Đấu nối tiếp
Điện áp mỗi đèn	Bằng điện áp nguồn	Chia theo số đèn
Dòng điện	Cộng dồn các đèn	Như nhau mọi đèn
Một đèn hỏng	Đèn khác vẫn sáng	Có thể tắt cả chuỗi
Độ sáng đồng đều	Dễ đều	Đều nếu đèn giống nhau
Ứng dụng phổ biến	Đèn dân dụng 220V, 12V	Một số đèn dây, LED chuyên dụng

Khi nào đấu song song, khi nào nối tiếp?

Việc chọn kiểu đấu phụ thuộc vào loại đèn, điện áp nguồn và điện áp định mức của từng đèn. Đây là quyết định kỹ thuật cần cân nhắc chứ không phải tùy tiện, vì đấu sai kiểu khiến đèn hỏng hoặc không sáng đúng. Nắm nguyên tắc chọn giúp bạn thao tác tự tin và an toàn hơn.

Đấu song song phù hợp khi các đèn có cùng điện áp định mức bằng điện áp nguồn — trường hợp phổ biến nhất với đèn LED gia dụng. Ưu điểm lớn là một đèn hỏng không làm tắt các đèn còn lại, dễ sửa chữa, độ sáng đồng đều. Đấu nối tiếp chỉ dùng khi tổng điện áp các đèn khớp điện áp nguồn, thường gặp ở một số dải LED, đèn trang trí điện áp thấp. Nhược điểm của nối tiếp là một mắt hỏng có thể làm tắt cả chuỗi, như đèn nháy trang trí kiểu cũ. Với đèn LED dây hắt trần cần đọc kỹ hướng dẫn để đấu đúng.

Nguyên tắc chọn nhanh

• Đèn 220V (bulb, tuýp, panel): luôn đấu song song vào nguồn 220V.
• Đèn 12V/24V qua nguồn tổ ong: đấu song song vào đầu ra đúng điện áp của nguồn.
• Dải LED, module chuyên dụng: theo đúng sơ đồ nhà sản xuất, có thể kết hợp cả hai.
• Không tự ý đấu nối tiếp đèn 220V: dễ gây hỏng và nguy hiểm.

Chọn nguồn và tính toán tải cho dãy đèn

Sai lầm phổ biến nhất khi đấu nhiều đèn LED điện áp thấp là chọn nguồn (bộ đổi nguồn, driver) không đủ công suất. Khi đấu song song nhiều đèn, dòng tổng cộng dồn lại, nếu vượt khả năng của nguồn sẽ khiến nguồn quá tải, nóng, đèn sáng yếu hoặc nguồn hỏng, thậm chí cháy. Vì vậy phải tính tổng công suất các đèn rồi chọn nguồn có công suất lớn hơn với hệ số dự phòng.

Nguyên tắc thực dụng là chọn nguồn có công suất định mức cao hơn tổng công suất đèn khoảng 20–30% để nguồn không phải làm việc full tải liên tục, giúp bền và ổn định. Ví dụ, dãy đèn tổng 80W nên dùng nguồn khoảng 100–120W. Ngoài công suất, phải chọn đúng điện áp đầu ra (12V hay 24V) khớp với đèn, và tiết diện dây đủ lớn để tránh sụt áp khiến đèn ở cuối dãy tối hơn đèn đầu dãy. Cấp nguồn nên qua aptomat MCB bảo vệ.

Bảng chọn nguồn theo tổng công suất đèn

Tổng công suất đèn	Công suất nguồn gợi ý	Ghi chú
Dưới 50W	60 – 75W	Dự phòng 20–30%
50 – 100W	120 – 150W	Dùng nguồn chất lượng
100 – 200W	200 – 250W	Cân nhắc chia nhiều nguồn
Trên 200W	Chia nhiều nguồn nhỏ	An toàn, dễ bảo trì hơn

Kỹ thuật đấu nối an toàn, chắc chắn

Chất lượng mối nối quyết định độ an toàn và tuổi thọ của cả hệ thống đèn. Mối nối lỏng, hở là nguyên nhân hàng đầu gây phát nhiệt, đánh lửa, chập cháy và làm đèn chớp. Vì vậy đấu nối đúng kỹ thuật quan trọng không kém việc chọn đúng kiểu đấu và nguồn phù hợp. Luôn thao tác khi đã ngắt điện an toàn.

Nên dùng cút nối, domino, hoặc đầu cốt chuyên dụng thay vì xoắn tay quấn băng keo sơ sài. Đảm bảo đúng cực dương–âm với đèn một chiều điện áp thấp (đấu ngược cực đèn không sáng hoặc hỏng). Với đèn 220V phải phân biệt dây nóng, dây nguội rõ ràng và có dây tiếp đất khi cần. Mối nối phải gọn, chắc, cách điện tốt, đặt trong hộp nối kín nếu ở nơi ẩm. Dùng công tắc, ổ cắm chất lượng và dây điện dân dụng đủ tiết diện giúp cả hệ thống bền và an toàn hơn.

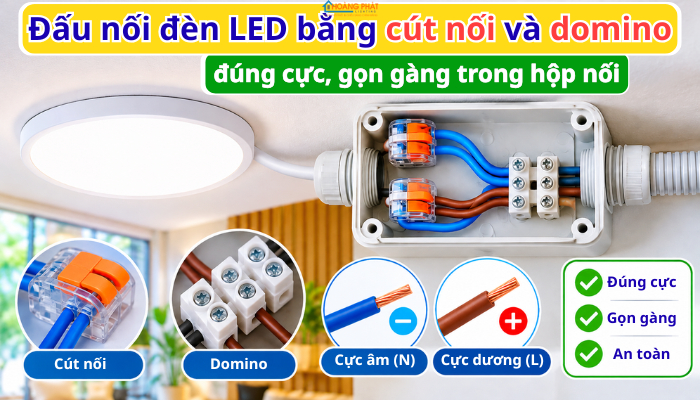

Kỹ thuật đấu nối đèn led an toàn với cút nối và domino

Sai lầm thường gặp khi đấu nhiều đèn LED

Rất nhiều sự cố đèn LED bắt nguồn từ những sai lầm khi đấu nối mà người dùng không ngờ tới. Nhận diện các lỗi phổ biến này giúp bạn tránh lặp lại và có một hệ thống đèn sáng đều, bền, an toàn ngay từ lần lắp đầu tiên.

• Chọn nguồn thiếu công suất: nguồn quá tải, đèn yếu, nhanh hỏng cả nguồn lẫn đèn.
• Đấu ngược cực đèn một chiều: đèn không sáng hoặc chết chip.
• Dùng dây quá nhỏ cho dãy dài: sụt áp, đèn cuối dãy tối hơn đèn đầu.
• Mối nối cẩu thả, băng keo sơ sài: phát nhiệt, đánh lửa, chớp đèn, nguy cơ cháy.
• Trộn đèn khác loại, khác công suất trong một chuỗi nối tiếp: sáng không đều, dễ hỏng.

Một sai lầm nữa là không tính tới việc mở rộng sau này. Khi lắp, nên chừa dự phòng công suất nguồn và bố trí đấu nối gọn để dễ thêm đèn hoặc bảo trì. Với các hệ thống lớn như đèn trang trí ngoài trời, đèn đèn pha LED nhiều bộ, nên chia thành nhiều nhánh có bảo vệ riêng thay vì dồn tất cả vào một nguồn, một mạch — vừa an toàn vừa dễ khắc phục khi có sự cố ở một nhánh.

Việc chia nhánh và bố trí bảo vệ hợp lý không chỉ tăng an toàn mà còn giúp hệ thống linh hoạt hơn khi vận hành. Bạn có thể tắt riêng từng khu vực đèn để tiết kiệm điện, cô lập một nhánh khi bảo trì mà không ảnh hưởng toàn bộ, và dễ dàng phát hiện chính xác nhánh nào gặp sự cố mà không phải dò tìm khắp cả hệ thống. Đây là tư duy thiết kế mà những người lắp đặt chuyên nghiệp luôn áp dụng, khác biệt hẳn với cách đấu dồn tất cả vào một mối cho nhanh nhưng tiềm ẩn nhiều rủi ro về sau. Một chút đầu tư công sức ban đầu cho việc bố trí khoa học sẽ mang lại sự tiện lợi và an tâm suốt quá trình sử dụng về sau này, đồng thời giảm đáng kể rủi ro và chi phí khắc phục sự cố phát sinh ngoài ý muốn.

Đấu nối theo từng loại đèn LED phổ biến

Mỗi loại đèn LED có đặc thù đấu nối riêng, nên hiểu rõ từng loại giúp bạn thao tác đúng ngay từ đầu. Dưới đây là hướng dẫn nhanh cho các loại đèn thông dụng trong gia đình và công trình nhỏ, dựa trên nguyên tắc đã trình bày ở trên.

Đèn bulb, tuýp, panel 220V

Các loại đèn 220V gắn sẵn driver như bulb, đèn tuýp LED, đèn panel LED luôn đấu song song vào nguồn 220V: dây nóng nối chung, dây nguội nối chung. Mỗi đèn hoạt động độc lập, một đèn hỏng không ảnh hưởng đèn khác. Đây là cách đấu đơn giản, an toàn và phổ biến nhất, chỉ cần chú ý tổng công suất không vượt khả năng của aptomat và dây nhánh.

Đèn LED âm trần downlight

Đèn đèn âm trần downlight cũng đấu song song vào nguồn 220V hoặc qua driver chung tùy loại. Với loại dùng driver rời cấp cho nhiều đèn, cần đảm bảo driver đủ công suất cho tổng số đèn. Khi lắp thành dãy nhiều đèn trên trần, nên bố trí dây gọn và chia nhánh hợp lý để dễ bảo trì và tránh quá tải một driver.

Đèn LED dây, thanh nối module

Đèn LED dây và module điện áp thấp thường có sơ đồ đấu riêng của nhà sản xuất, có thể kết hợp nối tiếp trong từng đoạn ngắn và song song giữa các đoạn. Phải tuân thủ chiều dài tối đa mỗi đoạn để tránh sụt áp, và cấp nguồn từ nhiều điểm nếu dãy dài. Đọc kỹ hướng dẫn và không vượt quá tải nguồn là nguyên tắc quan trọng nhất với loại đèn này.

Khuyến nghị của Hoàng Phát Lighting

Hoàng Phát Lighting khuyến nghị: trước khi đấu nối nhiều đèn LED, hãy xác định rõ loại đèn, điện áp và chọn đúng kiểu đấu — với đèn dân dụng thì gần như luôn là đấu song song. Tính toán tổng công suất để chọn nguồn dư 20–30%, dùng dây đủ tiết diện và đấu nối chắc chắn, đúng cực. Ba yếu tố nguồn đủ – dây đủ – mối nối chắc quyết định dãy đèn sáng đều, bền và an toàn.

Chúng tôi sẵn sàng tư vấn chọn đèn, nguồn, dây dẫn và thiết bị bảo vệ đồng bộ cho các hệ thống chiếu sáng từ trang trí gia đình tới công trình lớn. Đấu nối đúng ngay từ đầu giúp bạn tránh sự cố phiền toái, kéo dài tuổi thọ đèn và đảm bảo an toàn cho cả gia đình trong suốt quá trình sử dụng.

Cần nhớ rằng đấu nối điện là công việc đòi hỏi sự cẩn thận và tôn trọng nguyên tắc an toàn, dù nghe có vẻ đơn giản. Rất nhiều sự cố cháy nổ, hỏng thiết bị đáng tiếc bắt nguồn từ những mối nối tưởng chừng nhỏ nhặt nhưng làm ẩu. Vì vậy, hãy luôn dành thời gian làm đúng ngay từ đầu: ngắt điện, đấu đúng cực, siết chắc mối nối và kiểm tra kỹ trước khi cấp điện. Sự tỉ mỉ này không bao giờ là thừa khi liên quan tới điện, và nó chính là ranh giới giữa một hệ thống bền đẹp với một hệ thống tiềm ẩn rủi ro.

Với những công trình lớn, phức tạp hoặc khi bạn không thật sự tự tin về kỹ thuật, lời khuyên chân thành là hãy để thợ điện chuyên nghiệp thực hiện. Chi phí thuê thợ luôn nhỏ hơn rất nhiều so với hậu quả của một sự cố điện. Đầu tư đúng vào con người và vật tư chất lượng cho hệ thống điện là khoản đầu tư cho sự an tâm lâu dài của cả gia đình.

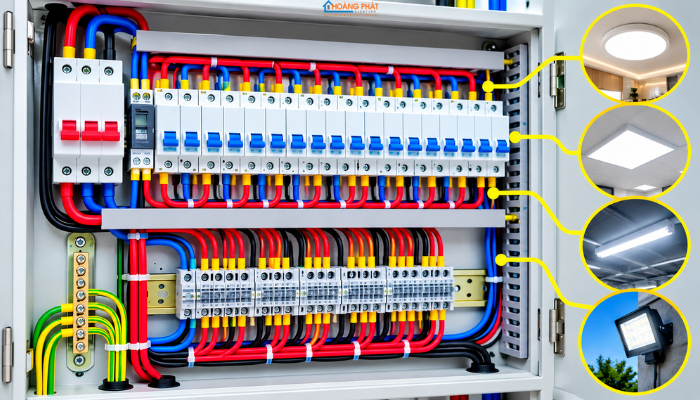

Hệ thống đấu nối nhiều đèn led chia nhánh

Nguồn gốc: Hoàng Phát Lighting

---

Câu hỏi thường gặp về Cách Đấu Nối Nhiều Đèn LED Song Song Và Nối Tiếp Đúng Kỹ Thuật

Đấu thêm đèn vào dãy có sẵn được không?

Có thể, nhưng phải kiểm tra nguồn còn đủ công suất cho tổng số đèn sau khi thêm hay không. Nếu thêm đèn khiến tổng công suất vượt khả năng nguồn, phải nâng cấp nguồn hoặc tách nhánh mới. Cũng cần đảm bảo dây dẫn đủ tải và mối nối chắc chắn. Đừng cố "nhồi" thêm đèn vào một nguồn đã gần đầy tải.

Vì sao đèn cuối dãy tối hơn đèn đầu dãy?

Đây là hiện tượng sụt áp trên đường dây: dòng điện chạy qua điện trở của dây làm điện áp giảm dần dọc theo dãy, nên đèn ở xa nguồn nhận điện áp thấp hơn, sáng yếu hơn. Khắc phục bằng cách dùng dây tiết diện lớn hơn, rút ngắn khoảng cách, hoặc cấp nguồn từ giữa dãy ra hai phía để cân bằng.

Có nên tự đấu đèn LED 220V tại nhà không?

Với thao tác đơn giản như đấu song song vài đèn vào nguồn 220V có sẵn, người có chút kiến thức điện có thể tự làm nếu ngắt điện an toàn và đấu đúng. Tuy nhiên với hệ thống phức tạp, nhiều đèn, hoặc khi không chắc chắn, nên nhờ thợ điện để đảm bảo an toàn. Điện 220V tiềm ẩn nguy hiểm, không nên chủ quan.
