Đèn LED module cho biển quảng cáo và hộp đèn là loại vật tư đơn giản về hình thức nhưng dễ làm sai nhất về kỹ thuật, vì kết quả cuối cùng không phụ thuộc vào chất lượng từng module mà phụ thuộc vào cách bố trí, khoảng cách tới mặt bạt và cách chọn nguồn. Một biển hiệu bị loang vệt sáng, tối bốn góc hay chết từng mảng sau vài tháng gần như luôn bắt nguồn từ ba lỗi: đặt module quá thưa so với độ sâu hộp, chọn nguồn thiếu công suất dự phòng, và đấu nối tiếp quá dài khiến module cuối tuyến sụt áp. Bài viết này của Hoàng Phát Lighting hướng dẫn tính toán và chọn module LED đúng cho từng kiểu hộp đèn.

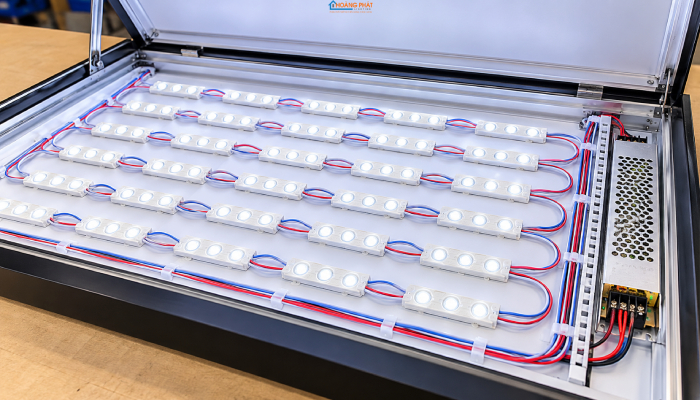

Đèn LED module biển quảng cáo hộp đèn bố trí đều

Module LED quảng cáo là gì và khác gì đèn LED thường?

Module LED quảng cáo là cụm nhỏ gồm ba đến sáu chip LED gắn trên một mạch in, tích hợp điện trở hạn dòng, hoạt động ở điện áp 12V một chiều và được thiết kế để ghép thành lưới bên trong hộp đèn. Khác biệt cốt lõi so với bộ đèn chiếu sáng thông thường nằm ở mục tiêu quang học: đèn chiếu sáng cần tập trung ánh sáng xuống một mặt phẳng làm việc, còn module quảng cáo cần trải ánh sáng thật đều lên mặt sau tấm bạt hoặc mica ở khoảng cách rất gần.

Chính vì mục tiêu đó, module quảng cáo có góc chiếu rất rộng, thường 160–170 độ, và nhiều loại còn gắn thấu kính tán rộng để trải sáng xa hơn. Nếu dùng một bộ đèn chiếu sáng thông thường đặt trong hộp, kết quả sẽ là một quầng sáng gắt ở giữa và bốn góc tối — hiện tượng người làm biển hiệu gọi là loang vệt sáng.

Điểm khác biệt thứ hai là cách cấp nguồn. Module dùng nguồn 12V một chiều dùng chung cho cả lưới, thay vì mỗi bộ đèn có driver riêng. Cách này giúp thi công nhanh và rẻ, nhưng đặt toàn bộ độ tin cậy của biển hiệu vào một thiết bị duy nhất là bộ nguồn. Đây là lý do phần lớn sự cố biển hiệu tắt hoàn toàn đều quy về nguồn chứ không phải module.

Bố trí module cách nhau bao nhiêu để ánh sáng đều?

Nguyên tắc thực dụng nhất là khoảng cách giữa hai module xấp xỉ bằng khoảng cách từ mặt module tới mặt bạt. Hộp đèn sâu 12 cm thì bố trí module theo lưới bước khoảng 12 cm; hộp sâu 20 cm có thể giãn bước lên 18–20 cm mà vẫn đều. Lý do là ánh sáng từ mỗi module lan ra theo hình nón, và chỉ khi hai nón sáng kề nhau chồng lấn đủ thì mặt bạt mới không thấy vệt.

Độ sâu hộp đèn	Bước lưới module gợi ý	Ghi chú thực tế
8–10 cm	8–10 cm	Hộp nông, cần bố trí dày, ưu tiên module thấu kính
12–15 cm	12–15 cm	Cấu hình phổ biến nhất cho biển hiệu cửa hàng
18–25 cm	18–22 cm	Tiết kiệm module, ánh sáng mềm hơn
Trên 30 cm	20–25 cm	Cần kiểm tra độ sáng tổng, tránh thiếu sáng
Chữ nổi dày 5–8 cm	4–6 cm	Dùng module mini hoặc LED chuyên chữ nổi

Vì sao biển hiệu bị loang vệt sáng dù đủ số module?

Biển hiệu bị loang vệt sáng dù đủ số module thường vì module đặt quá gần mặt bạt so với bước lưới, chứ không phải vì thiếu module. Khi khoảng cách tới bạt nhỏ hơn nhiều so với bước lưới, hai nón sáng cạnh nhau chưa kịp chồng lấn thì đã chạm mặt bạt, tạo ra dãy chấm sáng rõ. Thêm module vào giữa sẽ khắc phục, nhưng cách rẻ hơn là dùng module có thấu kính tán rộng.

Nguyên nhân thứ hai là hướng đặt module không đồng nhất. Nếu một số module bị dán lệch hoặc nghiêng do bề mặt nền không phẳng, vùng sáng lệch theo và tạo cảm giác loang. Khi thi công, nên kẻ lưới bằng bút mực trên nền hộp trước rồi mới dán, thay vì căn bằng mắt.

Với mặt biển bằng mica sữa thay vì bạt hiflex, mức tán xạ khác nhau nên có thể cần giảm bước lưới xuống một chút. Cách kiểm tra đơn giản trước khi cố định hàng loạt: dán thử một mảng 3×3 module, đóng tạm mặt biển và quan sát trong bóng tối từ khoảng cách người xem thực tế. Chỉ mất mười lăm phút nhưng tránh được việc phải bóc dán lại toàn bộ.

Tính số lượng module và công suất nguồn thế nào?

Số module tính bằng công thức: N = (chiều dài / bước ngang) × (chiều rộng / bước dọc), sau đó làm tròn lên và cộng thêm biên ở mép biển. Công suất tải bằng số module nhân công suất mỗi module, còn công suất nguồn phải lấy ít nhất 1,25 lần công suất tải để nguồn không chạy sát định mức.

Ví dụ tính bằng số thật cho một hộp đèn mặt tiền dài 3 m, cao 1 m, sâu 15 cm. Chọn bước lưới 15 cm cả hai chiều: theo chiều dài có 3 / 0,15 = 20 hàng; theo chiều cao có 1 / 0,15 ≈ 7 hàng. Tổng số module N = 20 × 7 = 140 module. Nếu mỗi module 0,72W thì tải là 140 × 0,72 = 100,8W. Công suất nguồn tối thiểu = 100,8 × 1,25 ≈ 126W, nên chọn nguồn 12V có công suất 150W, tương đương dòng 12,5A. Với biển lớn hơn, nên chia thành hai nguồn nhỏ thay vì một nguồn lớn để khi hỏng chỉ tối một nửa biển.

Một sai lầm rất phổ biến là chọn nguồn đúng bằng công suất tải, ví dụ dùng nguồn 100W cho tải 100W. Nguồn xung chạy liên tục ở 100% tải sẽ nóng, tụ lọc lão hóa nhanh và tuổi thọ giảm mạnh, nhất là khi lắp trong hộp kín ngoài trời mùa nắng. Chi phí chênh lệch giữa nguồn 100W và 150W rất nhỏ so với chi phí leo thang tháo biển sửa chữa.

Vì sao module cuối tuyến bị tối hơn module đầu?

Module cuối tuyến bị tối là do sụt áp trên dây dẫn: hệ dùng điện áp thấp 12V nên chỉ cần sụt 1V đã tương đương mất hơn 8% điện áp, đủ để độ sáng giảm thấy rõ. Ở hệ 220V, sụt 1V gần như không ảnh hưởng gì, nhưng ở hệ 12V thì đây là vấn đề trung tâm của thiết kế. Dòng điện càng lớn, dây càng nhỏ và tuyến càng dài thì sụt áp càng nhiều.

Có ba biện pháp khắc phục, nên áp dụng đồng thời. Thứ nhất, đấu theo kiểu hình sao: từ bộ nguồn chia thành nhiều nhánh ngắn thay vì nối một chuỗi dài xuyên suốt biển. Thứ hai, tăng tiết diện dây điện của đoạn trục chính, vì đoạn này mang toàn bộ dòng. Thứ ba, đặt bộ nguồn ở giữa biển thay vì một đầu, để chiều dài nhánh xa nhất giảm đi một nửa.

Đo kiểm tra sụt áp trên tuyến module bằng cách nào?

Cách kiểm tra nhanh là dùng đồng hồ vạn năng đo điện áp một chiều tại đầu nhánh và tại module xa nhất khi biển đang bật. Chênh lệch dưới khoảng 0,5V là chấp nhận được; chênh lệch trên 1V nghĩa là tuyến quá dài hoặc dây quá nhỏ và cần chia lại nhánh. Phép đo này chỉ mất vài phút nhưng cho kết luận chắc chắn hơn nhìn bằng mắt, vì mắt người thích nghi rất nhanh với chênh lệch sáng nhẹ.

Nếu điện áp tại module xa đủ nhưng vùng đó vẫn tối, hãy nghi ngờ mối nối bị oxy hóa hoặc module lô khác màu. Đo tiếp điện áp ngay hai chân của một module trong vùng tối sẽ tách bạch được hai khả năng này.

Kinh nghiệm thi công của Hoàng Phát Lighting với các biển hiệu chuỗi cửa hàng: giới hạn mỗi nhánh không quá 20–25 module với dây thông dụng, và nếu biển dài trên 4 m thì bố trí hai điểm cấp nguồn. Cách này vừa cho độ sáng đồng đều vừa giúp cô lập sự cố, vì một nhánh chập chỉ làm tối một vùng thay vì sập cả biển.

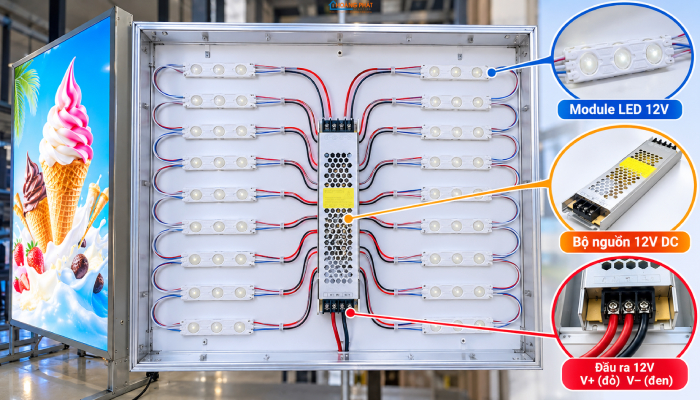

Sơ đồ đấu nối module LED kiểu hình sao chống sụt áp 12V

Chọn cấp chống nước và xử lý hộp đèn ngoài trời ra sao?

Module cho hộp đèn ngoài trời phải là loại đổ keo đạt IP65 trở lên, còn bản thân hộp đèn phải được khoan lỗ thoát nước ở đáy chứ không bịt kín tuyệt đối. Nghe có vẻ mâu thuẫn nhưng đây là nguyên tắc đúng: hộp đèn không bao giờ kín tuyệt đối được trong thực tế, nên thay vì cố chặn nước vào, hãy bảo đảm nước có đường ra và linh kiện tự chịu được ẩm.

Nước xuất hiện trong hộp đèn theo ba đường: mưa hắt qua khe ghép khung, nước ngưng tụ khi nhiệt độ giảm về đêm, và nước theo dây nguồn chảy vào. Đường thứ ba là đường bị bỏ quên nhiều nhất; cách xử lý đơn giản là để một đoạn dây võng xuống thấp hơn điểm vào hộp, để nước nhỏ giọt tại điểm thấp nhất thay vì chảy tiếp vào trong.

Bộ nguồn nên đặt ở nơi thoáng, tránh mặt hộp hứng nắng trực tiếp và không đặt sát đáy hộp nơi nước có thể đọng. Nếu điều kiện cho phép, đặt nguồn bên ngoài hộp trong một tủ điện nhỏ có mái che sẽ kéo dài tuổi thọ đáng kể và giúp bảo trì không phải tháo mặt biển. Với biển ở khu vực nắng gắt, nhiệt độ bên trong hộp buổi trưa có thể cao hơn ngoài trời khá nhiều, và nhiệt chính là kẻ thù số một của bộ nguồn.

Chọn loại module nào cho từng kiểu biển hiệu?

Chọn loại module theo độ sâu hộp và kích thước chi tiết cần chiếu sáng: hộp sâu dùng module ba bóng thông thường, hộp nông dùng module có thấu kính tán rộng, chữ nổi mảnh dùng module mini. Dùng sai loại là nguyên nhân khiến biển hoặc bị loang vệt, hoặc không đủ sáng dù đã lắp rất nhiều module.

Loại module	Đặc điểm	Dùng cho	Hạn chế
Module 3 bóng SMD tiêu chuẩn	Góc rộng, giá thấp, phổ biến	Hộp đèn sâu 12 cm trở lên	Hộp nông dễ thấy vệt
Module có thấu kính tán rộng	Trải sáng xa, giảm số điểm sáng	Hộp nông 8–12 cm, biển dài	Giá cao hơn
Module mini, module chữ nổi	Kích thước nhỏ, dễ luồn	Chữ nổi mảnh, logo chi tiết	Quang thông thấp
Thanh nhôm LED (LED bar)	Cứng cáp, tản nhiệt tốt	Hắt viền, khung nổi, quầy kệ	Khó uốn theo hình cong
LED dây chống nước	Uốn theo đường cong	Viền biển, chữ uốn	Độ đồng đều kém hơn module

Với các hạng mục trang trí mặt tiền đi kèm biển hiệu, thường phải kết hợp nhiều loại nguồn sáng: module trong hộp chữ, đèn LED dây hắt cho viền và mái hắt, cùng đèn rọi ray spotlight hoặc đèn pha LED công suất nhỏ để chiếu điểm vào logo. Điểm cần thống nhất là nhiệt độ màu giữa các nguồn sáng, nếu không mặt tiền sẽ trông chắp vá vì chỗ trắng lạnh chỗ ngả vàng.

Nhiệt độ màu và độ sáng nào phù hợp cho biển hiệu?

Biển hiệu ngoài trời phổ biến dùng ánh sáng trắng 6000–6500K vì cho cảm giác sáng và nổi bật trong môi trường đô thị nhiều nguồn sáng cạnh tranh. Biển của nhà hàng, quán cà phê, spa hoặc thương hiệu định vị cao cấp lại thường chọn 3000–4000K để tạo cảm giác ấm áp và đắt tiền. Với bạt in màu, nhiệt độ màu của nguồn sáng ảnh hưởng trực tiếp tới màu hiển thị: nền trắng chiếu bằng 6500K sẽ hơi ngả xanh, chiếu bằng 3000K sẽ ngả vàng.

Về độ sáng, không nên chạy theo tiêu chí càng sáng càng tốt. Biển quá chói ở khu phố hẹp gây khó chịu cho người đi đường và các hộ kinh doanh lân cận, đồng thời làm màu in bị bệt do quá sáng. Ngoài ra, nhiều địa phương có quy định về quảng cáo ngoài trời liên quan tới kích thước, vị trí và mức độ chói sáng, nên trước khi thi công biển lớn cần kiểm tra quy định hiện hành tại địa bàn.

Một chi tiết kỹ thuật hay bị bỏ qua là độ đồng đều màu giữa các lô hàng. Module mua bổ sung sau vài tháng có thể lệch màu so với lô cũ, khiến vùng sửa chữa nhìn khác hẳn phần còn lại. Cách phòng tránh là mua dư khoảng 10% ngay từ đầu và cất lại để dùng cho sửa chữa về sau.

Đấu điện và bảo vệ an toàn cho biển quảng cáo thế nào?

Biển quảng cáo nên có nhánh điện riêng, được bảo vệ bằng aptomat riêng và có thiết bị chống dòng rò, kèm bộ hẹn giờ để tự bật tắt theo khung giờ kinh doanh. Biển hiệu là phụ tải chạy ngoài trời nhiều giờ mỗi ngày, thường không có người giám sát vào ban đêm, nên rủi ro chập cháy cần được xử lý bằng thiết bị bảo vệ chứ không bằng thói quen.

1. Kéo nhánh riêng cho biển hiệu từ tủ điện, không đấu chung với ổ cắm khu bán hàng.
2. Lắp aptomat MCB riêng cho nhánh biển, chọn dòng định mức phù hợp tổng công suất nguồn.
3. Bổ sung thiết bị chống dòng rò cho nhánh ngoài trời vì độ ẩm cao và nguy cơ rò qua khung kim loại.
4. Nối đất khung biển bằng kim loại, đặc biệt với biển gắn trên cột hoặc mặt tiền cao tầng.
5. Lắp bộ hẹn giờ hoặc cảm biến ánh sáng để biển tự tắt khi đóng cửa, giảm điện và giảm giờ chạy.
6. Đi dây trong ống ghen chịu tử ngoại, tránh dây trần chạy dọc mặt tiền.
7. Chừa cửa bảo trì trên hộp đèn để thay module mà không phải tháo cả mặt biển.
8. Ghi lại sơ đồ nhánh và vị trí bộ nguồn ngay khi thi công, dán bên trong nắp hộp.

Việc lắp bộ hẹn giờ mang lại hai lợi ích cùng lúc. Về chi phí, biển chạy 12 giờ thay vì 24 giờ mỗi ngày giảm một nửa điện năng và kéo dài gấp đôi tuổi thọ tính theo số năm. Về an toàn, biển tắt khi cửa hàng đóng loại bỏ nguy cơ chập cháy vào lúc không có ai. Có thể dùng công tắc, ổ cắm loại có hẹn giờ hoặc bộ hẹn giờ gắn thanh ray trong tủ điện.

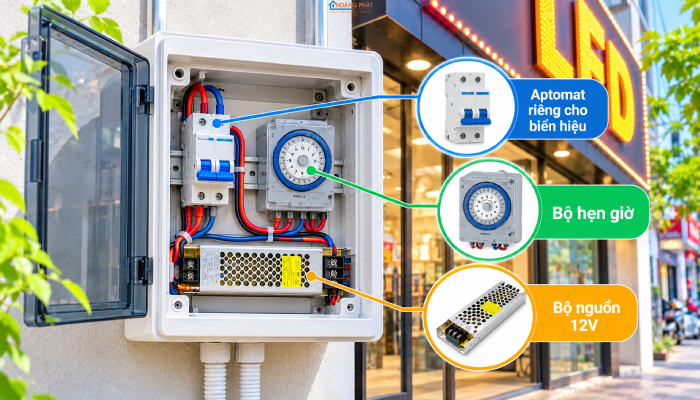

Tủ điện biển quảng cáo aptomat riêng hẹn giờ nguồn 12V

Khi nào KHÔNG nên dùng module LED cho biển hiệu?

Không nên dùng module LED tiêu chuẩn trong bốn trường hợp: chữ nổi quá mỏng dưới 5 cm, biển đặt sát tầm tay người đi đường, mặt biển bằng vật liệu trong suốt không tán sáng, và biển yêu cầu hiệu ứng động hoặc hiển thị nội dung thay đổi. Với chữ mỏng, khoảng cách từ module tới mặt chữ quá ngắn nên luôn thấy chấm sáng; giải pháp là dùng module mini hoặc chuyển sang thanh LED đặt viền chiếu ngang.

Với biển cần hiển thị nội dung thay đổi, đó là bài toán của màn hình LED chứ không phải hộp đèn, và chi phí cũng như yêu cầu kỹ thuật khác hẳn. Với mặt biển bằng mica trong suốt không phủ lớp tán sáng, người xem sẽ nhìn thấy từng điểm sáng và cả cấu trúc lưới bên trong, làm hỏng thẩm mỹ. Trường hợp này cần thay bằng mica sữa hoặc dán màng tán sáng.

Giới hạn áp dụng của bài viết: các hướng dẫn nêu trên dành cho hộp đèn quảng cáo và biển hiệu cửa hàng dùng module LED 12V một chiều trong điều kiện Việt Nam. Với biển quảng cáo tấm lớn trên cao, biển trên nóc nhà và các công trình quảng cáo phải xin phép, việc thiết kế kết cấu, chống sét và an toàn phòng cháy phải do đơn vị chuyên môn thực hiện theo quy định hiện hành.


Chốt lại: bố trí đúng quan trọng hơn module đắt

Với biển hiệu dùng module LED, ba quyết định quan trọng nhất theo thứ tự là bước lưới phù hợp độ sâu hộp, công suất nguồn dư ít nhất 25%, và cách chia nhánh chống sụt áp. Ba việc này quyết định tới hơn tám phần mười chất lượng hiển thị và độ bền, còn việc chọn module đắt hay rẻ chỉ đóng góp phần còn lại. Một biển hiệu bố trí đúng dùng module tầm trung vẫn đẹp và bền hơn biển bố trí sai dùng module cao cấp.
