Đèn LED Cho Phòng Sạch Cleanroom & Xưởng Điện Tử: Tiêu Chuẩn Kỹ Thuật

Đèn LED cho phòng sạch (cleanroom) và xưởng điện tử là một hạng mục đặc thù, nơi ánh sáng không chỉ để nhìn mà còn phải đáp ứng tiêu chuẩn kiểm soát bụi, tĩnh điện, độ rọi cao và hoàn màu chính xác. Một bóng đèn thông thường bám bụi, tích điện hoặc phát nhiễu có thể làm hỏng cả lô sản phẩm bán dẫn, linh kiện SMT hay dược phẩm. Với vai trò nhà cung cấp giải pháp chiếu sáng công nghiệp, Hoàng Phát Lighting phân tích trọn vẹn tiêu chuẩn đèn LED phòng sạch: cấp độ cleanroom ISO, kết cấu kín khít, chống tĩnh điện, độ rọi và CRI theo công đoạn, cùng cách chọn đèn cho xưởng lắp ráp điện tử để vừa đạt chuẩn vừa tối ưu chi phí vận hành.

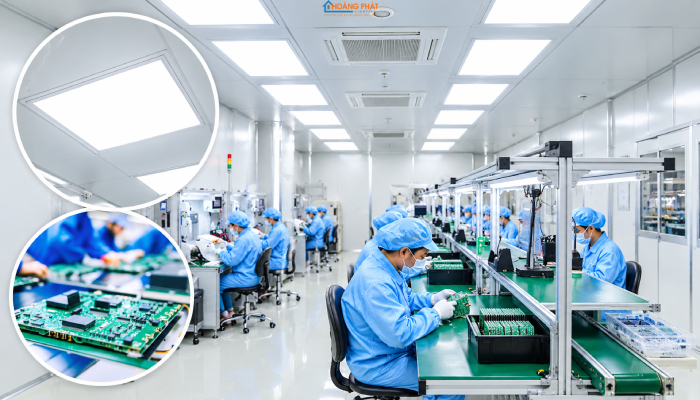

Đèn LED phòng sạch cleanroom xưởng điện tử

Phòng sạch là gì và vì sao chiếu sáng phải đặc biệt

Phòng sạch (cleanroom) là không gian kiểm soát nghiêm ngặt nồng độ hạt bụi trong không khí, nhiệt độ, độ ẩm và áp suất. Mỗi hạt bụi hay tĩnh điện lọt vào đều có thể phá hỏng sản phẩm siêu nhỏ.

Phân cấp phòng sạch theo ISO 14644

Tiêu chuẩn ISO 14644 chia phòng sạch thành các cấp từ ISO Class 1 (sạch nhất) đến ISO Class 9. Nhà máy bán dẫn, quang học thường yêu cầu Class 5–7; xưởng lắp ráp SMT điện tử, dược phẩm thường Class 7–8. Cấp càng sạch, yêu cầu đèn càng kín để không phát tán hạt và không tạo khe tích bụi. Đèn phải lắp phẳng với trần, gioăng kín, bề mặt nhẵn dễ lau bằng dung dịch khử khuẩn. Đây là điểm khác biệt căn bản so với đèn công nghiệp thông thường vốn có nhiều khe hở, cánh tản nhiệt bám bụi.

Cần lưu ý: cấp phòng sạch được đo ở trạng thái vận hành (operational), khi có người và máy hoạt động, chứ không chỉ lúc trống. Vì thế đèn phải duy trì độ sạch ngay cả khi rung động, bật tắt liên tục và chịu chênh áp giữa các phòng. Một chi tiết nhỏ như gioăng đèn xuống cấp cũng có thể khiến cả phòng rớt cấp trong lần kiểm định định kỳ, buộc phải khắc phục tốn kém.

Ba yêu cầu cốt lõi: kín, không phát hạt, dễ vệ sinh

-  Thứ nhất, đèn phải kín khít (thường IP54–IP65 mặt dưới) để bụi trong khoang đèn không rơi xuống khu vực sản xuất.

-  Thứ hai, vật liệu không phát tán hạt (không dùng sơn bong tróc, nhựa xuống cấp).

-  Thứ ba, bề mặt phẳng, bo góc, không có khe kẹt bụi để lau chùi nhanh.

Ngoài ra, đèn nên lắp kiểu recessed teardrop hoặc sealed surface để tích hợp liền mạch với trần panel phòng sạch.

Tiêu chuẩn độ rọi và hoàn màu theo công đoạn

Sản xuất điện tử và dược phẩm đòi hỏi độ rọi cao hơn nhiều so với văn phòng, và hoàn màu CRI chính xác để kiểm tra ngoại quan.

Bảng độ rọi khuyến nghị theo khu vực sản xuất

Khu vực	Độ rọi (lux)	CRI
Hành lang, khu phụ trợ	200–300	≥80
Lắp ráp SMT, hàn linh kiện	500–750	≥80
Kiểm tra ngoại quan (QC)	750–1000	≥90
Thao tác vi mạch, quang học	1000–1500	≥90

Khu vực kiểm tra chất lượng cần CRI cao và ánh sáng ổn định để phát hiện lỗi màu, vết xước, mối hàn nguội. Giải pháp đèn panel LED tấm lớn khuếch tán đều là lựa chọn phổ biến cho trần phòng sạch.

Nhiệt độ màu và tính đồng đều ánh sáng

Phòng sạch điện tử thường dùng ánh sáng trắng trung tính đến trắng lạnh 4000–6500K để tăng độ tương phản khi thao tác vi mô. Quan trọng không kém độ rọi là độ đồng đều (uniformity ≥0,7): ánh sáng phải đều khắp mặt bàn thao tác, không có vùng tối gây mỏi mắt và sai sót. Bố trí đèn dạng lưới dày, khuếch tán tốt sẽ đạt được điều này.

Chống tĩnh điện và nhiễu điện từ cho đèn

Đây là yêu cầu mà đèn dân dụng và đèn công nghiệp thường bỏ qua, nhưng lại tối quan trọng với linh kiện bán dẫn nhạy tĩnh điện (ESD).

Tĩnh điện ESD phá hỏng linh kiện thế nào

Bề mặt nhựa đèn tích điện có thể hút bụi và phóng tĩnh điện làm chết chip, IC, cảm biến. Trong khu ESD, đèn nên dùng vật liệu tán xạ tĩnh điện hoặc có lớp phủ chống tích điện, và toàn bộ khung kim loại phải được nối đất chung với hệ thống tiếp địa ESD của xưởng. Đây là chi tiết kỹ thuật phân biệt đèn phòng sạch chuyên dụng với đèn thường ‘lắp cho có’.

Nhiễu điện từ EMI từ driver kém chất lượng

Driver LED rẻ tiền phát nhiễu điện từ có thể ảnh hưởng thiết bị đo lường chính xác, máy soi, kính hiển vi điện tử trong xưởng. Chọn đèn có driver đạt chuẩn EMC, nhiễu thấp, hệ số công suất cao (PF>0,9) và tần số không gây nhấp nháy (flicker) khi quay camera kiểm tra tự động. Nhấp nháy vô hình cũng gây mỏi mắt cho công nhân làm việc nhiều giờ. Chỉ số đánh giá là percent flicker và flicker index — đèn tốt giữ percent flicker dưới 5% ở dải tần thấp. Ngoài ra, driver nên có khả năng chịu dao động điện áp lưới công nghiệp và bảo vệ quá nhiệt, quá áp để không hỏng giữa ca sản xuất, tránh dừng dây chuyền đắt đỏ.

Kết cấu và cấp bảo vệ đèn phòng sạch

Kết cấu vật lý của đèn quyết định khả năng duy trì độ sạch và tuổi thọ trong môi trường kiểm soát.

Đèn lắp âm trần kín và đèn lắp nổi sealed

Với trần phòng sạch dạng panel, đèn thường lắp âm hoàn toàn, mặt phẳng với trần, gioăng silicone kín quanh viền. Với xưởng trần cao hoặc cải tạo, dùng đèn batten sealed IP65 gắn nổi, thân nhẵn. Tránh đèn có nhiều khe, vít lộ, cánh tản nhiệt hở vì đó là nơi bụi tích tụ và khó lau. Tham khảo giải pháp đèn nhà xưởng – highbay kín cho khu trần cao ít yêu cầu cấp sạch, và đèn tuýp LED sealed cho khu lắp ráp.

Vật liệu mặt đèn và khả năng chịu hoá chất tẩy

Mặt đèn phòng sạch phải chịu được cồn, dung dịch khử khuẩn lau thường xuyên mà không ố, mờ, rạn. Polycarbonate cấp cao hoặc kính là lựa chọn tốt. Vỏ đèn nên sơn tĩnh điện bền hoặc thép không gỉ cho khu dược phẩm, thực phẩm cần vệ sinh khắt khe. Kết cấu bo góc trong giúp không đọng bụi ở cạnh.

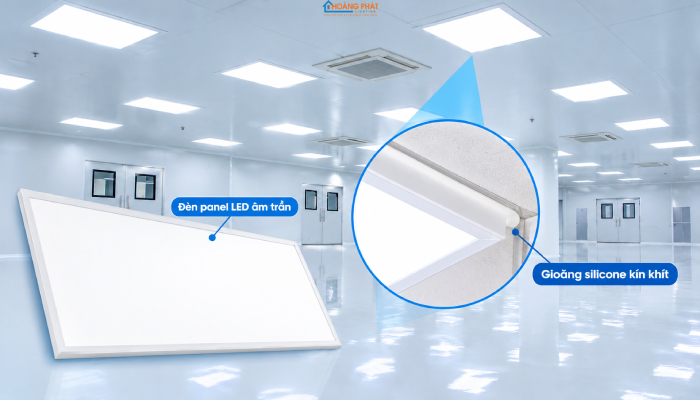

Đèn LED panel lắp âm kín phòng sạch

Chiếu sáng xưởng lắp ráp điện tử SMT

Không phải toàn bộ xưởng điện tử là phòng sạch cấp cao; nhiều khu vực lắp ráp, kho, đóng gói cần giải pháp chiếu sáng công nghiệp tối ưu chi phí nhưng vẫn đủ chuẩn.

Phân vùng chiếu sáng theo công năng

Khu SMT và hàn cần độ rọi 500–750 lux, CRI≥80; khu kho, đóng gói 300–500 lux; hành lang, khu kỹ thuật 200 lux. Chia mạch và cảm biến để tắt bớt đèn khu ít người, tiết kiệm điện. Kết hợp công tắc – ổ cắm chất lượng công nghiệp và tủ điện phân phối gọn gàng cho từng phân xưởng.

Chiếu sáng tại chỗ cho bàn thao tác

Ngoài ánh sáng tổng, bàn thao tác vi mạch cần đèn tại chỗ (task light) độ rọi cao, không chói, có thể là đèn kẹp CRI cao hoặc dải LED gắn dưới kệ. Ánh sáng hai lớp (chung + tại chỗ) giúp công nhân thấy rõ chi tiết nhỏ mà không mỏi mắt. Có thể tận dụng đèn LED dây CRI cao gắn viền kệ thao tác.

Bài toán năng lượng và tuổi thọ đèn công nghiệp

Xưởng điện tử vận hành nhiều ca, chi phí điện chiếu sáng và bảo trì là khoản đáng kể trong tổng chi phí vận hành.

Hiệu suất lm/W và tiết kiệm điện

Chọn đèn hiệu suất cao (≥120 lm/W) giúp giảm điện năng cho cùng độ rọi. Với xưởng chạy 2–3 ca, chênh lệch hiệu suất tích luỹ thành khoản tiết kiệm lớn mỗi năm. Kết hợp cảm biến ánh sáng ban ngày (daylight harvesting) ở khu có cửa sổ để tự giảm sáng khi trời sáng. Một xưởng 1.000m² chạy 3 ca có thể tiết kiệm hàng chục triệu đồng tiền điện mỗi năm chỉ nhờ nâng hiệu suất đèn từ 100 lên 140 lm/W và thêm điều khiển thông minh — khoản tiết kiệm này thường hoàn vốn chênh lệch đầu tư trong vòng một đến hai năm.

Tuổi thọ L80 và chi phí bảo trì

Đèn phòng sạch thay thế tốn kém vì phải dừng dây chuyền, mặc đồ sạch, vệ sinh lại khu vực. Vì vậy tuổi thọ cao (L80 ≥ 50.000 giờ) và độ tin cậy quan trọng hơn giá mua. Chọn thương hiệu công bố rõ thông số, bảo hành dài để giảm số lần can thiệp vào môi trường kiểm soát.

Quy trình chọn và nghiệm thu đèn phòng sạch

Đầu tư đèn phòng sạch cần quy trình bài bản từ khảo sát tới nghiệm thu để tránh sai sót tốn kém về sau.

Checklist chọn đèn phòng sạch

1. Xác định cấp phòng sạch ISO và yêu cầu độ rọi/CRI từng khu.
2. Chọn kiểu lắp phù hợp trần (âm/nổi sealed).
3. Kiểm tra cấp IP mặt dưới, vật liệu chịu hoá chất tẩy.
4. Yêu cầu driver EMC, flicker-free, PF cao.
5. Xác nhận khả năng chống tĩnh điện, nối đất ESD.
6. Đối chiếu hiệu suất lm/W và tuổi thọ L80.
7. Yêu cầu chứng chỉ, bảo hành và hồ sơ kỹ thuật.

Nghiệm thu bằng đo thực tế

Sau lắp đặt, dùng lux kế đo độ rọi tại các điểm thao tác, kiểm tra độ đồng đều, quan sát flicker bằng camera điện thoại (quay chậm để phát hiện sọc). Ghi biên bản nghiệm thu làm cơ sở bảo hành. Đây là bước nhiều đơn vị bỏ qua rồi phát hiện thiếu sáng khi đã vận hành.

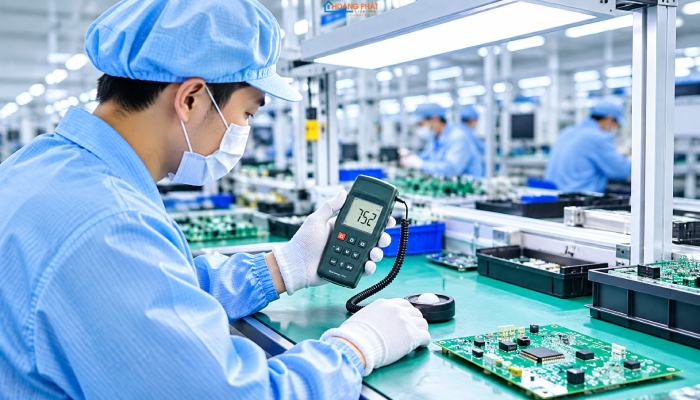

Đo độ rọi bàn thao tác điện tử

So sánh giải pháp đèn theo loại nhà máy

Mỗi ngành có ưu tiên khác nhau; dưới đây là gợi ý định hướng.

Bảng gợi ý theo ngành

Ngành	Cấp sạch	Ưu tiên đèn
Bán dẫn, quang học	ISO 5–6	Panel âm kín, CRI≥90, chống ESD
Lắp ráp SMT điện tử	ISO 7–8	Panel/batten sealed, 500–750 lux, flicker-free
Dược phẩm, thực phẩm	ISO 7–8	Vỏ inox, mặt phẳng dễ vệ sinh

Lời khuyên đầu tư của Hoàng Phát

Với khu cấp sạch cao, đừng tiết kiệm sai chỗ: đèn kém gây nhiễm bẩn, hỏng sản phẩm còn tốn hơn nhiều lần giá đèn. Với khu phụ trợ, có thể dùng đèn công nghiệp thương hiệu uy tín như dòng đèn tuýp LED Philips để cân bằng chi phí. Nên nhờ đơn vị có kinh nghiệm khảo sát và tính toán chiếu sáng bằng phần mềm trước khi mua.

Bố trí, tính toán số lượng đèn cho phòng sạch

Thiết kế chiếu sáng phòng sạch cần tính toán để đạt độ rọi và độ đồng đều mục tiêu với số đèn tối ưu, đồng thời phối hợp với hệ thống lọc khí HEPA trên trần.

Công thức ước lượng và ví dụ thực tế

Số đèn ≈ (Độ rọi mục tiêu × Diện tích) / (Quang thông mỗi đèn × Hệ số sử dụng × Hệ số suy hao). Ví dụ khu SMT 10×6m = 60m², mục tiêu 600 lux, đèn panel 40W ~ 4.400 lumen, hệ số sử dụng 0,7, suy hao 0,8: số đèn = (600 × 60) / (4.400 × 0,7 × 0,8) = 36.000 / 2.464 ≈ 15 bộ. Bố trí thành lưới đều để đạt độ đồng đều, xen kẽ với các miệng cấp gió HEPA. Với khu QC cần 900 lux, tăng mật độ đèn hoặc chọn đèn công suất cao hơn. Dùng dây điện tiết diện đủ và aptomat MCB chia nhánh cho từng dãy đèn để dễ bảo trì.

Phối hợp đèn với trần lọc khí và luồng gió

Trần phòng sạch chứa nhiều miệng cấp gió, đầu phun HEPA, đầu báo cháy, nên vị trí đèn phải được phối hợp trong bản vẽ trần phản chiếu (RCP) để không xung đột. Đèn kín, mặt phẳng giúp luồng gió tầng (laminar) đi xuống không bị nhiễu loạn — yếu tố quan trọng để duy trì cấp sạch. Việc phối hợp sớm giữa nhà thầu M&E, cơ điện và đơn vị chiếu sáng tránh phải khoan đục lại trần đã hoàn thiện.

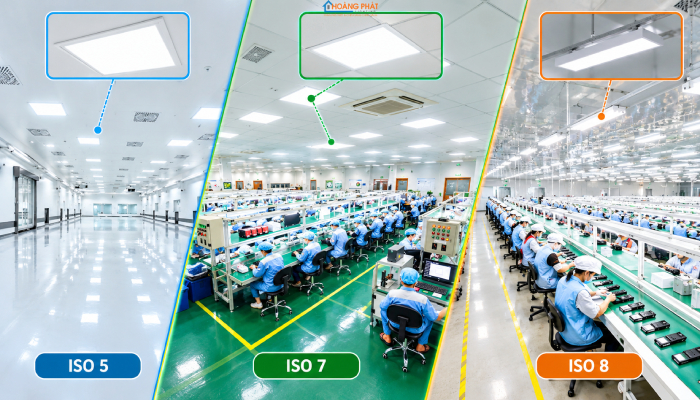

Xưởng điện tử phân vùng chiếu sáng theo cấp sạch

Nguồn gốc: Hoàng Phát Lighting

---

Câu hỏi thường gặp về Đèn LED Cho Phòng Sạch Cleanroom & Xưởng Điện Tử: Tiêu Chuẩn Kỹ Thuật

Đèn panel văn phòng có dùng cho phòng sạch được không?

Không nên với cấp sạch cao. Đèn panel văn phòng thường không kín mặt dưới, khoang hở tích bụi và không chống ESD. Chỉ khu phụ trợ cấp thấp mới có thể tận dụng.

Vì sao đèn phòng sạch đắt hơn nhiều?

Vì yêu cầu kết cấu kín, vật liệu chịu hoá chất, driver EMC, chống ESD và chứng chỉ. Chi phí cao được bù lại bằng việc bảo vệ sản phẩm giá trị lớn và giảm rủi ro nhiễm bẩn. Nếu quy đổi ra tỷ lệ trên tổng vốn đầu tư nhà máy, chi phí đèn phòng sạch chỉ chiếm phần rất nhỏ nhưng lại quyết định trực tiếp đến tỷ lệ sản phẩm đạt chuẩn — một phép đánh đổi hoàn toàn xứng đáng.

Có cần đèn khác nhau cho từng khu trong nhà máy?

Có. Nên phân vùng: khu cấp sạch cao dùng đèn chuyên dụng; khu kho, hành lang, văn phòng dùng đèn công nghiệp/dân dụng phù hợp để tối ưu chi phí mà vẫn đủ chuẩn từng khu. Cách tiếp cận phân vùng này vừa đảm bảo tuân thủ tiêu chuẩn ở nơi cần thiết, vừa tránh lãng phí ngân sách cho những khu vực không yêu cầu cấp sạch cao.
